Τοποθέτηση συγκόλλησης

Μια τοποθέτηση συγκόλλησης υποδοχής είναι ένας τύπος λεπτομερειών προσκόλλησης σωλήνων όπου ο σωλήνας εισάγεται σε μια περιοχή με εσοχή μιας τοποθέτησης, βαλβίδας ή φλάντζας. Για να συμμετάσχετε στους σωλήνες ή τις βαλβίδες σε άλλα τμήματα του σωλήνα, εφαρμόζονται συγκολλήσεις σφραγίδας τύπου φιλέτου. Τα εξαρτήματα συγκόλλησης υποδοχής είναι μια καλή επιλογή σε ορισμένες περιπτώσεις λόγω των πλεονεκτημάτων τους για ισχυρή δομική αντοχή και υψηλή ακεραιότητα διαρροής. Αυτοί οι παράγοντες είναι σημαντικοί εκτιμήσεις κατά το σχεδιασμό ενός έργου αγωγών.



Όπως και η παρακάτω εικόνα μπορείτε να δείτε το σχήμα του 90 βαθμού Skocket Weld Elbow:



Πώς να περιγράψετε σωστά τις διαστάσεις σωλήνων συγκόλλησης υποδοχής

Κατά τη θέσπιση αίτησης για εξαρτήματα συγκόλλησης υποδοχής, είναι σημαντικό να προσδιορίσετε τις διαστάσεις OD (εξωτερικού διαμέτρου) και τις απαιτήσεις πίεσης (ή το χρονοδιάγραμμα πάχους). Τα εξαρτήματα συγκόλλησης υποδοχής έχουν αξιολογήσεις πίεσης που συνήθως εκφράζονται στην κλάση 3000, την κλάση 6000 και την κλάση 9000.

Τα εξαρτήματα σωλήνων συγκόλλησης υποδοχής συνήθως απλοποιούνται ως εξαρτήματα σωλήνων SW, οπότε θα δείτε μερικές περιγραφές όπως ο αγκώνας SW, οι Tees SW, οι συζεύξεις SW κ.λπ.







Λόγω των δυνατοτήτων υψηλής πίεσης, τα εξαρτήματα συγκόλλησης υποδοχής χρησιμοποιούνται συνήθως σε ένα ευρύ φάσμα βιομηχανικών διεργασιών.

• Τα εξαρτήματα σωλήνων συγκόλλησης υποδοχής, όπως οι αγκώνες, τα μπλουζάκια και οι μειωτές, μπορούν να χρησιμοποιηθούν σε αγωγούς για να μεταφέρουν τοξικά, εύφλεκτα ή δαπανηρά υλικά όπου δεν είναι αποδεκτή η διαρροή.

• Χρησιμοποιείται σε συνδυασμό με σωλήνες ASME για τη διευκόλυνση των αλλαγών στις διαστάσεις.

• Εφαρμόζεται σε καταστάσεις όπου το έργο του σωλήνα θεωρείται μόνιμη. Είναι σχεδιασμένα με τρόπο που να παρέχει καλά χαρακτηριστικά ροής.

• Κατασκευάζεται σύμφωνα με τα πρότυπα ASTM A234 και μπορεί επίσης να επιβεβαιώσει την ASME B16.11. Πρόκειται για ένα πρότυπο που καλύπτει τις διαστάσεις, τις βαθμολογίες θερμοκρασίας πίεσης, τη σήμανση, τις ανοχές και τις απαιτήσεις για υλικά για τον άνθρακα και σφυρήλατο άνθρακα. Από την άποψη των αποδεκτών μορφών υλικών, περιλαμβάνουν μπαρ, σφυρήλατα, απρόσκοπτους σωλήνες και απρόσκοπτους σωλήνες που συμμορφώνονται με τις απαιτήσεις των χημικών ουσιών, της μηχανικής ιδιοκτησίας και των πρακτικών.

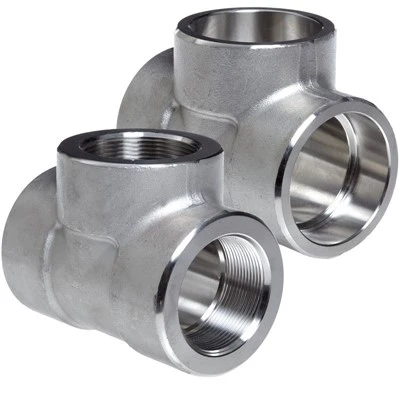

Τα εξαρτήματα συγκόλλησης υποδοχής έρχονται σε διάφορα σχήματα και τύπους, συμπεριλαμβανομένων, ενδεικτικά, αγκώνων, μπλουζών, σταυρών και καπέλων. Αυτά τα εξαρτήματα χρησιμοποιούνται τυπικά για να αλλάξουν την κατεύθυνση ενός σωλήνα, κλάδου ή κλείσιμο από το άκρο ενός σωλήνα.







Το υλικό των εξαρτημάτων συγκόλλησης υποδοχής συνήθως ταιριάζει με το υλικό του συστήματος σωληνώσεων για να εξασφαλιστεί η συμβατότητα και η αντοχή στη διάβρωση της σύνδεσης. Τα κοινά υλικά περιλαμβάνουν ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα και χάλυβα κράματος. Κατά τη διάρκεια της διαδικασίας κατασκευής, τα εξαρτήματα είναι σφυρηλατημένα, χυτεύματα ή κατεργασμένα για να πληρούν διαφορετικές απαιτήσεις μεγέθους και σχήματος.







Τα εξαρτήματα συγκόλλησης υποδοχής συνδέονται με συγκόλληση υποδοχής. Κατά τη διάρκεια της διαδικασίας σύνδεσης, το ένα άκρο του σωλήνα εισάγεται στην πρίζα της τοποθέτησης και οι δύο συνδέονται με ασφάλεια μαζί με συγκόλληση. Προκειμένου να εξασφαλιστεί μια στενή σύνδεση, ο σωλήνας και η πρίζα της τοποθέτησης συνήθως καθαρίζονται και προεπεξεργάζονται πριν από τη συγκόλληση και χρησιμοποιούνται κατάλληλες μεθόδους συγκόλλησης και υλικά κατά τη διάρκεια της διαδικασίας συγκόλλησης.







Τα εξαρτήματα συγκόλλησης υποδοχής έχουν τα ακόλουθα χαρακτηριστικά:

● Ισχυρή σύνδεση: Συνδεδεμένη με συγκόλληση, με υψηλή αντοχή σύνδεσης και σφράγιση.

● Ισχυρή προσαρμοστικότητα: Μπορεί να χρησιμοποιηθεί σε διάφορα μεγέθη και σχήματα συστημάτων σωληνώσεων.

● Ανθεκτικό σε υψηλή θερμοκρασία και υψηλή πίεση: ικανός να αντέχει την υψηλή θερμοκρασία και την πίεση.

● Εύκολη εγκατάσταση και συντήρηση: Σε σύγκριση με άλλες μεθόδους σύνδεσης, τα εξαρτήματα συγκόλλησης υποδοχής είναι ευκολότερο να εγκατασταθούν και να διατηρηθούν.

● Τα εξαρτήματα συγκόλλησης υποδοχής χρησιμοποιούνται ευρέως σε διάφορους βιομηχανικούς τομείς, όπως πετρέλαιο, χημική βιομηχανία, ηλεκτρική ενέργεια, ναυπηγεία και ούτω καθεξής. Σε αυτούς τους τομείς, χρησιμοποιούνται συνήθως για τη σύνδεση αγωγών, βαλβίδων, φλάντζες και άλλου εξοπλισμού για να εξασφαλιστεί η κανονική λειτουργία και ασφάλεια του συστήματος αγωγών.
